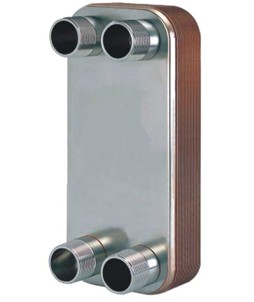

钎焊板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。

钎焊板式换热器应用场合

制冷：用作冷凝器和蒸发器。暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。机械工业：各种淬火液冷却，减速器润滑油冷却等。电力工业：高压变压器油冷却，发电机轴承油冷却等。造纸工业：漂白工艺热回收，加热洗浆液等。纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。食品工业：果汁灭菌冷却，动植物油加热冷却等。油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。集中供热：热电厂废热区域供暖，加热洗澡用水。其他：石油、医药、船舶、海水淡化、地热利用。

钎焊板式换热器类型

用板材构成传热面的间壁式换热器。这类换热器结构紧凑，单位体积的传热面积较大。其主要类型有：螺旋板式换热器。由两张保持一定间距的平行金属板卷制而成,冷、热流体分别在金属板两侧的螺旋形通道内流动。这种换热器的传热系数高（约比管壳式换热器高1～4倍），平均温度差大（因冷、热流体可作完全的逆流流动），流动阻力小，不易结垢；但维修困难。使用压力不超过2MPa。　

平板式换热器。由一定形状的波纹薄板和密封垫片交互叠合，并用框架夹紧组装而成。冷、热流体分别在波纹板两侧的流道中流过，经板片进行换热。波纹板通常由厚度为0.5～3mm的不锈钢、铝、钛、钼等薄板冲制而成。平板式换热器的优点是传热系数高（约比管壳式换热器高2～4倍），容易拆洗，并可增减板片数以调整传热面积。操作压力通常不超过2MPa，操作温度不超过250℃。

板翅式换热器。由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合,钎焊固定而成。冷、热流体流经平板两侧换热，翅片增加了传热面积，又促进了流体的湍动，并对设备有增强作用。板翅式换热器结构非常紧凑(换热面积达4400m2/m3),传热效果好，且使用压力可达15MPa。但它的制造工艺复杂，流道小,内漏不易修复，因而限用于清洁的无腐蚀性流体，如作空气分离用的换热器。
